核心關鍵詞：合環倒閘保護、母聯合環保護、雙電源不停電倒閘、VIP-95S77 E

一、產品定位

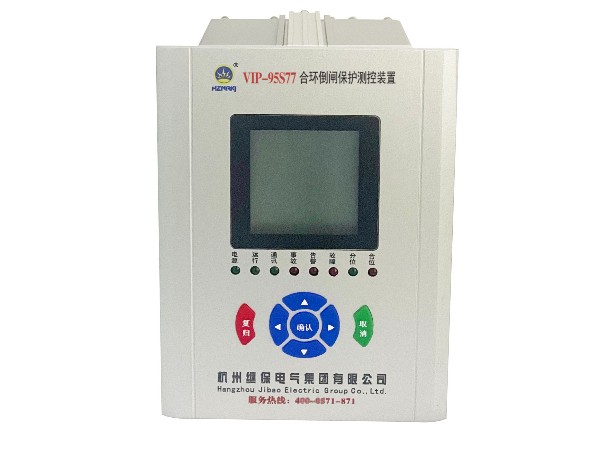

10kV 雙進線單母分段系統帶電合環易產生巨大環流，引發設備損壞、供電中斷。合環倒閘保護是實現不停電負荷轉供的核心設備。杭州繼保 VIP-95S77E專用合環測控保護裝置，專為母聯斷路器設計，集合環邏輯、環流保護、四遙采集、故障錄波于一體，適配工廠、醫院、數據中心、開閉所等重要負荷配電場景。

二、核心合環倒閘保護功能

裝置搭載三大類 6 種標準倒閘邏輯，支持手動 / 自動合環雙模式：

1. 跳母聯模式：單進線帶兩段負荷，先合備用進線，再跳母聯；

2. 合母聯模式：雙進線并行供電，先合母聯合環，再退出冗余進線；

3. 倒換進線模式：母聯合環運行，兩路進線無縫輪換。

內置專屬環流保護：1#/2# 合環過流、合環零序過流保護。合環壓板投入后實時監測回路電流，超標延時后快速跳開母聯、兩路進線，35ms 內隔離故障環路，避免環流沖擊 CT 與開關柜。合環前自動校驗兩路進線電壓、壓差、相位角差，任一參數超標直接閉鎖合閘，杜絕非同期合閘風險。

三、測控與通訊優勢

設備集成完整四遙功能：采集雙路三相電壓、電流、零序電流、頻率，測量精度達 0.5 級；14 路遙信開入、8 路可編程無源出口，跳閘、合閘、告警回路獨立配置。支持 RS485 Modbus-RTU、雙以太網 IEC103 規約，兼容 IRIG-B、SNTP、報文多方式對時；可存儲 128 條保護 / 告警 / 遙信事件、32 條故障錄波，毫秒級 SOE 事件上送，故障溯源清晰。

四、硬件與運行特性

模塊化插拔結構（AC 模擬量板、電源通訊板、出口板、開入板），維護便捷；嵌入式機箱可組屏或就地裝開關柜。工作溫度 - 40~70℃，全項 EMC 電磁兼容測試，抗干擾能力強。大屏漢化液晶面板，按鍵操作簡單，支持本地出口傳動、定值整定調試，修改參數需密碼保護，防止誤操作。

五、應用與選型

適用于 10kV 變電站、工業園區、數據中心、市政環網柜雙電源改造。訂貨可選 CT 二次 1A/5A，操作電源 AC/DC220V、DC110V、DC48V，開入支持無源 / 有源，以太網通訊按需選配。

總結

VIP-95S77E以專業合環倒閘保護邏輯為核心，一臺設備兼顧合環控制、故障保護、遠程測控，解決傳統停電倒閘、環流沖擊難題，是配網不停電作業、雙電源配電自動化改造優選設備。
